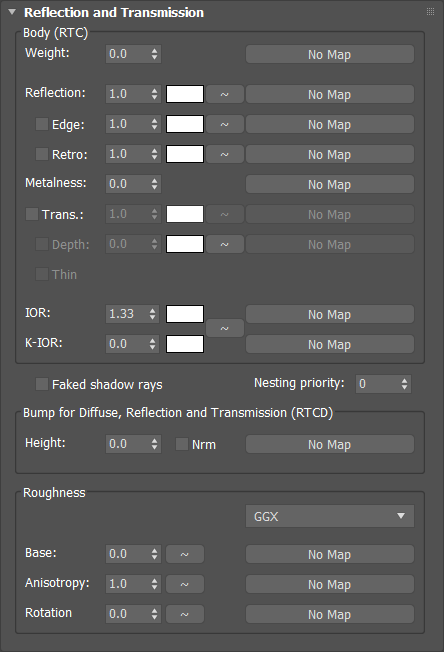

5.5.3. Reflection and Transmission

Вес RTC компоненты. Остальная энергия с весом (1-Weight) направляется в диффузную компоненту вне зависимости от остальных настроек (даже при полной металличности).



Интенсивность и цвет отражения. Этот материал не задает параметры отражения отдельно для диэлектрика и металла, используется одинаковое значение.



Это не физический параметр, интерполирующий цвет отражения между Reflection и Edge в зависимости от коэффициента Френеля. Для соответствия физике должен быть 0.



Определяет

 - долю в общей энергии отражения и

 - цвет с интенсивностью

для Обратного отражения (Retro reflection).



Доля металлической компоненты. 0 - металла вообще нет, 1 - компонента полностью металлична, свет не проникает внутрь материала и нет диффузной компоненты.



Это физический параметр, определяющий оттенок при прохождении луча в диэлектрике. Если определен параметр Depth, то значение Transmission - это тот цвет, который приобретет изначально белый свет, пройдя дистанцию Depth.



Определяет дистанцию, на которой белый свет приобретет оттенок, указанный в параметре Transmission.

Свет в материале затухает по экспоненциальному закону и разные длины волн затухают с разной скоростью. Этот параметр задает "скорость" затухания.



Опция включает режим, когда материал считается тонким (как лист). При выключенной опции, при столкновении с фронтальной стороной поверхности, свет проникает во внутрь материала и постепенно затухает. При этом работает система вложенных диэлектриков. После столкновения с обратной стороной поверхности, луч выходит из материала.



Коэффициент преломления (действительная часть). Для диэлектрика определяет силу отражения и величину преломления. Для металла определяет только силу отражения. Может изменяться по спектру, в этом случае возможны интересные спектральные эффекты дисперсии цвета.



Мнимая часть коэффициента преломления, используется только для металлов. На практике усиливает яркость отражения. Может изменяться по спектру, в этом случае возможны интересные спектральные эффекты дисперсии цвета.



Для получения малошумного результата все рендереры используют специальную математическую процедуру объединения отдельных техник трейсинга: от точки на геометрии к источникам света и от источников света к точке на геометрии. Для второй техники в случае преломляющих диэлектриков невозможно рассчитать видимость источника света, т.к. путь света не прямолинеен. Т.е. вторая техника в таких условиях не применима. Это влечет за собой очень высокий уровень шума. Эта опция отключает соответствие физике для диэлектрика и позволяет использовать вторую технику, что влечет понижение шума. Ограничение - отсутствие каустик для такого материала.



Приоритет материала, который будет использовать система  вложенных диэлектриков.



Настройки бамп маппинга для ядра RTCD целиком, не только для RTC компоненты.

 - Height: высота неоднородностей вдоль нормали к поверхности.

 - Nrm: текстурная карта рассматривается как карта нормалей, а не как карта высот.



Выбирает модель, по которой будет рассчитываться шероховатость (Roughness) материала, если задана.

Доступны модели GGX и Beckmann.



Значение шероховатости материала. 0 - гладкая поверхность, 1 - полностью шероховатая. При больших значениях шероховатости происходит некоторая потеря энергии и затемнение результата.

Шероховатость можно изменять по спектру, задавая разные значения для разных длин волн. Это открывает широкие возможности для шейдинга.



Различие шероховатости по осям U и V. Можно изменять по спектру, задавая разные значения для разных длин волн.



Поворот осей U и V. Можно изменять по спектру, задавая разные значения для разных длин волн.
